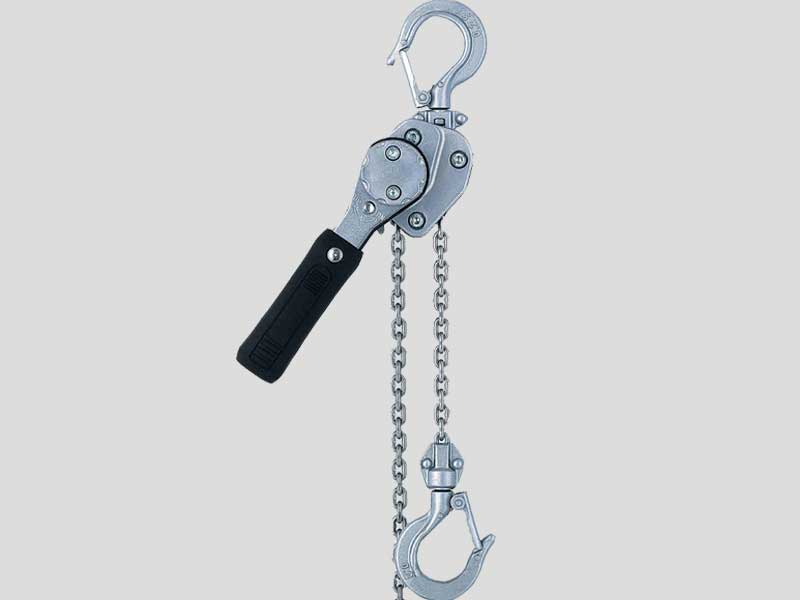

Hebelkettenzug LX

Perfekter Einsazt für Kleinlast

Mit den ultraleichten und kompakten Hebelzügen der Baureihe LX lassen sich anspruchsvolle Aufgaben des Hebens, Ziehens und Positionierens von Kleinlasten mühelos realisieren. Sie sind für Lasten von 250 kg bzw. 500 kg ausgelegt. Da der Hebelzug klein ist, wird er überwiegend dort eingesetzt, wo z. B. auf sehr engem Raum oder bei wechselnden Arbeitshöhen filigrane Teile aneinander gefügt werden müssen.

Weitere Informationen

Bei dem Gerät stehen die Kompaktheit, die geringen Abmaße und das geringe Eigengewicht, aufgrund des Aluminiumgehäuses, im Vordergrund. Der LX003 wiegt 1,7 kg, der LX005 2,7 kg. Besonders praktisch ist, dass der Hebelzug klein zusammengefaltet werden kann und in einer Gürteltasche verstaut werden kann. So kann er immer mitgetragen werden und ist schnell verfügbar und einsetzbar.

Ein weiterer Vorteil ist die kleine, feintolerierte Lastkette, z. B. beim LX003 mit 250 kg Traglast und einem Drahtdurchmesser von nur 3,2 mm. Dies ermöglicht einen extrem feinen Hub. Bei Bewegung des Hebels entsteht pro Klick eine Hubbewegung von annähernd 2 mm. Der Handbedienhebel weist eine Länge von 150 mm auf (LX003), sodass überall dort, wo absolut kein Platz mehr zur Verfügung steht, dieses Gerät noch seine Funktion unter Beweis stellen kann. Ein weiteres Merkmal ist die Kettenfreilaufvorrichtung mit Lastabsturzsicherung. Bei plötzlich auftretender Last im Freilaufmodus, zieht die Bremse sicher an.

Unter Berücksichtigung seiner vielen Vorteile wie Leistungsfähigkeit, Abmessungen, Eigengewicht, Aluminiumgehäuse, geringe Handhebelkraft, Lastabsturzsicherung, Hochleistungslastdruckbremse und die vielseitigen Einsatzmöglichkeiten gelten die Hebelzugmodelle LX003 und LX005 am Markt als einzigartig.

Hebelkettenzug LX

Technische Daten:

Tragfähigkeiten von 250 kg und 500 kg
Aluminiumgehäuse: extrem leicht und kompakt (LX003 bringt nur 1,7 kg auf die Waage)
Geringe Handhebelkraft: feinverzahntes Getriebe, 2 mm Hub per Klick
Kurze Hebellänge: nur 150 mm (LX003)
Geringe Bauhöhe: 205 mm (LX003)
Hakenverschluss mit Sicherheitsvorrichtung
Erhöhte Durchhärtung der vernickelten Lastkette (Güteklasse DAT Norm DIN EN 818-7) mit hoher Bruchfestigkeit (1000 N/mm2) garantiert höchste Widerstandsfähigkeit

Vorteile :

Kompakte, leichtgewichtige und mobile Ausführung
Unkomplizierter Einsatz unter beengten Raumverhältnissen oder bei wechselnden Arbeitshöhen
Ideal für das Befestigen, Verzurren und Positionieren im Kleinlastbereich
Wartungsfreundlich, korrosionsbeständig und langlebig
Zuverlässiges Lasthandling durch Kettenfreilaufschaltung
Kettenfreilaufschaltung mit Lastabsturzsicherung
