Montagewerkzeuge


EC-Einbauschrauber der Serie QM von Ingersoll Rand

Alle EC-Einbauschrauber der QM Serie sind für besonders anspruchsvolle Schraubfälle entwickelt. Sie verfügen über viele Konzeptionen, die speziell für die Integration als Maschinenschrauber gedacht sind.

EC-Einbauschrauber mit gerader Spindel

Die gerade Spindel der EC-Einbauschrauber Serie QM kombiniert die Geschwindigkeit und Flexibilität der Elektroschrauber, mit der Möglichkeit diese als EC-Einbauschrauber oder Mehrfachschrauber zu verwenden.
Technische Daten / Vorteile:
  • Drehmomente von 2 - 2.250 Nm
  • Drehzahl bis 1.382 U/min
  • Hohe Widerstandsfähigkeit
  • Flexible Montageoptionen
  • Externe Elektronik
  • Hoher Arbeitszyklus
  • Verschiedene Spindellängen
  • Schutzklasse IP-54
  • Kompatibel mit IC-D und IC-M Steuerungen
Anwendungsbereiche:
EC-Schrauber werden bei der Einzel-
und Serienfertigung eingesetzt und wenn
  • kontrolliertes Schrauben
  • dokumentiertes Schrauben
  • sicherheitsrelevantes Schrauben
erforderlich ist.




Produktbilder:

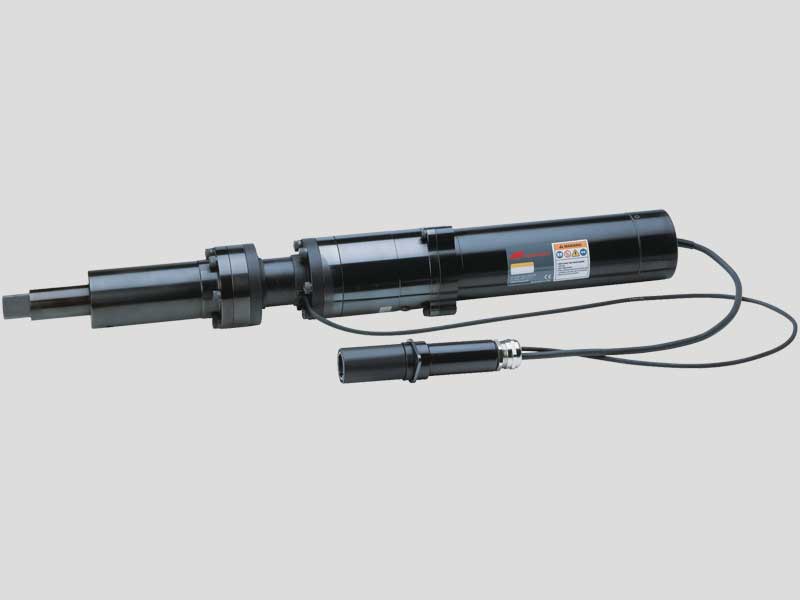

EC-Einbauschrauber Serie QM
EC-Einbauschrauber Serie QM

Artikelanfrage senden

Anfrage per Mail senden

Artikelübersicht QM EC Einbauschrauber

Art.-Nr.
QM3 Serie
QM3SS008H62S06
QM3SS008H62S08
QM3SS008H92S06
QM3SS008H92S08
QM3SS008H22S06
QM3SS008H22S08
QM3SS012H62S06
QM3SS012H62S08
QM3SS012H92S06
QM3SS012H92S08
QM3SS012H22S06
QM3SS012H22S08
QM3SS016H62S06
QM3SS016H62S08
QM3SS016H92S06
QM3SS016H92S08
QM3SS016H22S06
QM3SS016H22S08
QM3SS020H62S06
QM3SS020H62S08
QM3SS020H92S06
QM3SS020H92S08
QM3SS020H22S06
QM3SS020H22S08
QM5 Serie
QM5SS035H62S06
QM5SS035H62S08
QM5SS035H92S06
QM5SS035H92S08
QM5SS035H22S06
QM5SS035H22S08
QM5SS055H62S06
QM5SS055H62S08
QM5SS055H92S06
QM5SS055H92S08
QM5SS055H22S06
QM5SS055H22S08
QM5SS090H62S08
QM5SS090H92S08
QM5SS090H22S08
QM7 Serie
QM7SS190H62S08
QM7SS190H62S12
QM7SS190H92S08
QM7SS190H92S12
QM7SS190H22S08
QM7SS190H22S12
QM7SS220H62S12
QM7SS220H92S12
QM7SS220H22S12
QM9 Serie
QM9SS315H62S12
QM9SS315H62S16
QM9SS315H92S12
QM9SS315H92S16
QM9SS315H22S12
QM9SS315H22S16
QM9SS435H62S12
QM9SS435H62S16
QM9SS435H92S12
QM9SS435H92S16
QM9SS435H22S12
QM9SS435H22S16
QM9SS520H62S12
QM9SS520H62S16
QM9SS520H92S12
QM9SS520H92S16
QM9SS520H22S12
QM9SS520H22S16
QM9SS650H62S16
QM9SS650H92S16
QM9SS01KH62S16
QM9SS15CH62S24
QM9SS18CH62S24
QM9SS20CH62S24
QM9SS22CH62S24
Drehmoment
QM3 Serie
2 - 6 Nm
2 - 6 Nm
2 - 6 Nm
2 - 6 Nm
2 - 6 Nm
2 - 6 Nm
3 - 10 Nm
3 - 10 Nm
3 - 10 Nm
3 - 10 Nm
3 - 10 Nm
3 - 10 Nm
4 - 13 Nm
4 - 13 Nm
4 - 13 Nm
4 - 13 Nm
4 - 13 Nm
4 - 13 Nm
5 - 16 Nm
5 - 16 Nm
5 - 16 Nm
5 - 16 Nm
5 - 16 Nm
5 - 16 Nm
QM5 Serie
9 - 28 Nm
9 - 28 Nm
9 - 28 Nm
9 - 28 Nm
9 - 28 Nm
9 - 28 Nm
14 - 44 Nm
14 - 44 Nm
14 - 44 Nm
14 - 44 Nm
14 - 44 Nm
14 - 44 Nm
23 - 72 Nm
23 - 72 Nm
23 - 72 Nm
QM7 Serie
48 - 152 Nm
48 - 152 Nm
48 - 152 Nm
48 - 152 Nm
48 - 152 Nm
48 - 152 Nm
55 - 176 Nm
55 - 176 Nm
55 - 176 Nm
QM9 Serie
79 - 250 Nm
79 - 250 Nm
79 - 250 Nm
79 - 250 Nm
79 - 250 Nm
79 - 250 Nm
109 - 346 Nm
109 - 346 Nm
109 - 346 Nm
109 - 346 Nm
109 - 346 Nm
109 - 346 Nm
130 - 410 Nm
130 - 410 Nm
130 - 410 Nm
130 - 410 Nm
130 - 410 Nm
130 - 410 Nm
163 - 516 Nm
163 - 516 Nm
250 - 800 Nm
250 - 1300 Nm
270 - 1500 Nm
300 - 1700 Nm
330 - 1900 Nm
Drehzahl (U/min)
QM3 Serie
1382
1382
1382
1382
1382
1382
927
927
927
927
927
927
686
686
686
686
686
686
545
545
545
545
545
545
QM5 Serie
590
590
590
590
590
590
507
507
507
507
507
507
280
280
280
QM7 Serie
273
273
273
273
273
273
233
233
233
QM9 Serie
278
278
278
278
278
278
203
203
203
203
203
203
170
170
170
170
170
170
136
136
51
51
37
31
25
Gewicht (kg)
QM3 Serie
2.4
2.4
2.4
2.5
2.7
2.7
2.4
2.4
2.5
2.5
2.7
2.7
2.4
2.4
2.5
2.5
2.7
2.7
2.4
2.4
2.5
2.4
2.7
2.7
QM5 Serie
3.9
3.9
4.0
4.0
4.2
4.2
3.9
3.9
4.0
4.0
4.2
4.2
3.9
4.0
4.2
QM7 Serie
8.4
8.4
8.6
8.6
8.9
8.9
8.4
8.6
8.9
QM9 Serie
18.6
18.7
19.1
19.2
19.5
19.6
18.6
18.7
19.1
19.2
19.5
19.6
18.6
18.7
19.1
19.2
19.5
19.6
18.7
19.6
24.5
32.0
32.0
32.0
32.0
Antrieb (Zoll)
QM3 Serie
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
QM5 Serie
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
3/8 4K
1 4k
1 4k
1 4k
1 4k
QM7 SERIE
1 4k
3/4 4K
1 4k
3/4 4K
1 4k
3/4 4K
3/4 4K
3/4 4K
3/4 4K
QM9 Serie
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
3/4 4K
1 4K
1 4K
1 4K
1 4K
1 1/2 4K
1 1/2 4K
1 1/2 4K
1 1/2 4K
Schraubengröße
QM3 Serie
M4 - M5
M4 - M5
M4 - M5
M4 - M5
M4 - M5
M4 - M5
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M4 - M6
M5 - M6
M5 - M6
M5 - M6
M5 - M6
M5 - M6
M5 - M6
QM5 Serie
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M6 - M8
M8 - M10
M8 - M10
M8 - M10
QM7 Serie
M10 - M12
M10 - M12
M10 - M12
M10 - M12
M10 - M12
M10 - M12
M10 - M14
M10 - M14
M10 - M14
QM9 Serie
M10 - M16
M10 - M16
M10 - M16
M10 - M16
M10 - M16
M10 - M16
M12 - M18
M12 - M18
M12 - M18
M12 - M18
M12 - M18
M12 - M18
M12 - M20
M12 - M20
M12 - M20
M12 - M20
M12 - M20
M12 - M20
M14 - M22
M14 - M22
M16 +
M16 +
M16 +
M16 +
M16 +
EC-Einbauschrauber der Serie QM ✓ Drehmomentbereich von 2 - 1.900 Nm ✓ Drehzahl von 25 - 1.382 U/min ✓ Höchste Ergonomie ✓ Flexible Einsatzmöglichkeiten ➠ MEHR ERFAHREN
