Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden
Dickwandige Rohre auf der Baustelle trennen.
Die Rohrtrenn- und Anfasmaschine wird eingesetzt um dickwandige Rohrleitungen in explosiven Bereichen wie z.B. Öl- und Gas-Plattformen und anderen EX-Schutz Bereichen schneiden zu können.
Die Rohrtrenn- und Anfasmaschine wird eingesetzt um dickwandige Rohrleitungen in explosiven Bereichen wie z.B. Öl- und Gas-Plattformen und anderen EX-Schutz Bereichen schneiden zu können.
Rohrtrenn- und Anfasmaschine Typ DLW
Kaltschneiden und Anfasen von dickwandigen Stahlrohren
Ausrüstung zum Kaltschneiden von Rohren
Entwickelt mit "Vor-Ort-Know-How"
Geteilter Rahmen
Für Rohre bis zu einem Außendurchmesser von 1219,2 mm und einer Wandstärke von 80 mm

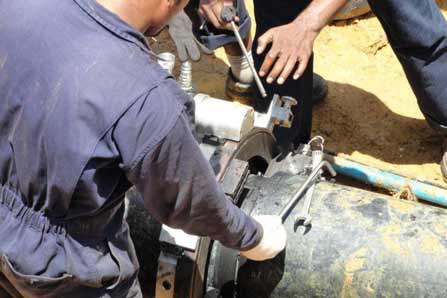

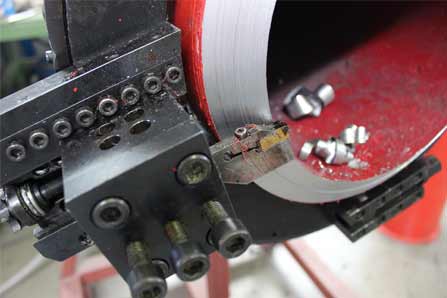

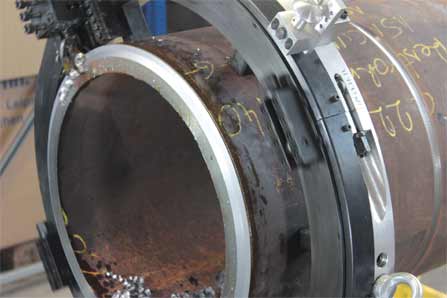

Anwendungsbeispiele Rohrtrenn- und Anfasmaschine
Anwendungsvideo: Rohre trennen und anfasen
Rohrtrenn- und Anfasmaschine Typ DLW
Die transportable Rohrtrenn- und Anfasmaschine Typ DLW trennt dickwandige ohne Nacharbeit.Vorteile:
- Extrem leichtes Gewicht und geringer Platzbedarf
- Schnelles und sicheres Spannen und Einrichten
- Hohe Produktivität beim Trennen und Anfasen
- Perfekte Schweißnahtvorbereitung für dickwandige Stahlrohre
- Keine wärmebeeinflusste Zone (Kaltschneiden)
Einsatzbereiche:
- Radiale Rohrtrennung für dickwandige Stahlrohre
- Schweißnahtvorbereitung von Rohren
- Anfasen und Abstechen gleichzeitig
- Anfasen von beiden Rohrenden gleichzeitig
- Innenausdrehen von Rohrenden
Produktbilder:

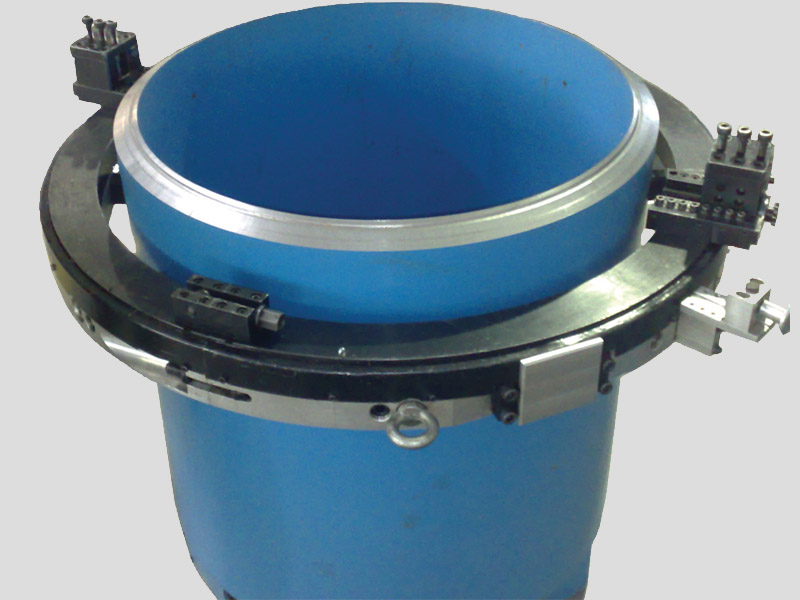

Rohrtrenn- und Anfasmaschine Typ DLW
Produktübersicht Rohrtrenn- und Anfasmaschinen
Typ
Rohrdurchmesser AD [mm]
Max. Wandstärke [mm]
Gewicht [kg]
DLW 2-6
60,3 - 168,30
80
23
DLW 4-8
88,9 - 219,1
80
27
DLW 5-10
114,3 - 273,1
80
30
DLW 6-12
141,3 - 323,9
80
34
DLW 8-14
193,7 - 355,6
80
38
DLW 10-16
244,5 - 406,4
80
42
DLW 12-18
298,5 - 457
80
45
DLW 14-20
330,2 - 508
80
50
DLW 18-24
431,8 - 610
80
60
DLW 24-30
584,6 - 762
80
83
DLW 30-36
736,6 - 914,4
80
93
DLW 36-43
889 - 1092,2
80
127
DLW 40-48
990,6 - 1219,2
80
170

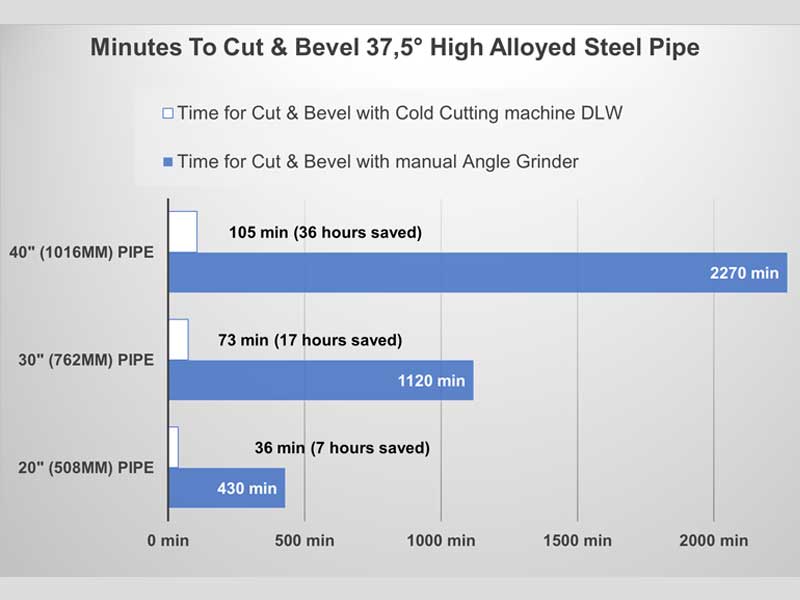

Anwendungsvergleich DLW vs. Winkelschleifer
Häufig wird für diese anspruchsvolle Arbeit auf der Baustelle immer noch ein Winkelschleifer verwendet. Das schafft viele Nachteile:- Geringe Produktivität durch lange Schleifzeiten
- Geringe Qualität der Schweißnahtvorbereitung
Vergleich Rohrtrenn- Anfasmaschine mit Winkelschleifer

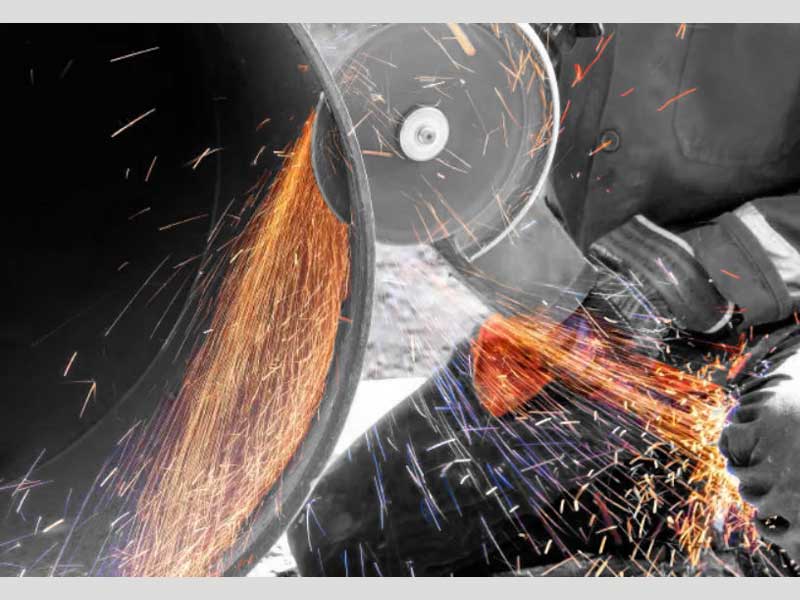

Rohre trennen mit Winkelschleifer
Werkzeuge für Rohrtrenn- und Anfasmaschine
In Zusammenarbeit mit deutschen Universitäten entwickelten wir Speziallösungen zum Trennen und Anfasen von Rohren. Diese liefern ein überragendes Ergebnis beim Kaltschneiden von dickwandigen Stahlrohren:- Hohes Zerspanungsvolumen beim Kaltschneiden von Stahlrohren verbessert die Produktivität
- Reduzierung des Verbrauchsmaterials durch den Einsatz langlebiger Wendeplatten
- Niedrige Kosten für Wendeschneidplatten beim Kaltschneiden reduzieren die Schneidkosten
- Wendeschneidplatten für alle Fasenformen einschließlich J-Preps und ID-Bohrungen erhältlich
- Spezialeinsätze sind erhältlich für Rohre aus Duplex, Superduplex, Inconell, P91, plattierte Rohre

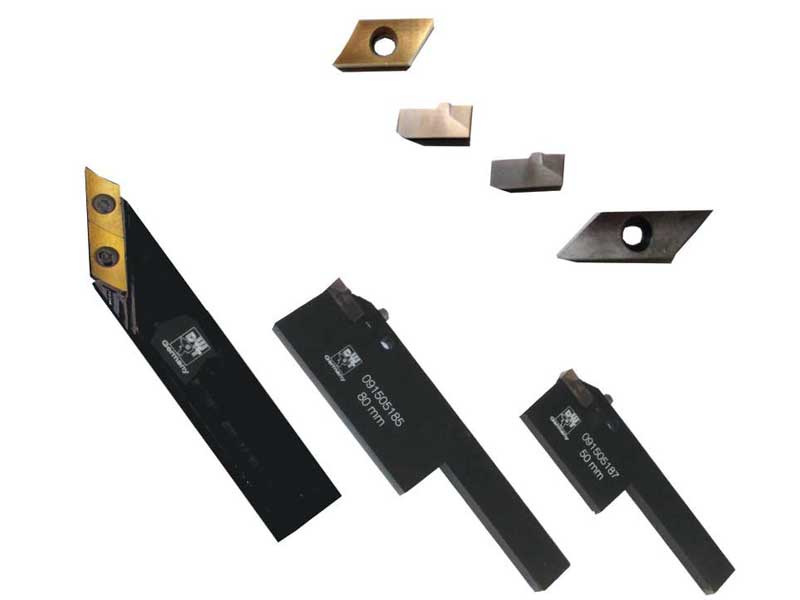

Werkzeuge Rohrtrenn- & Anfasmaschine

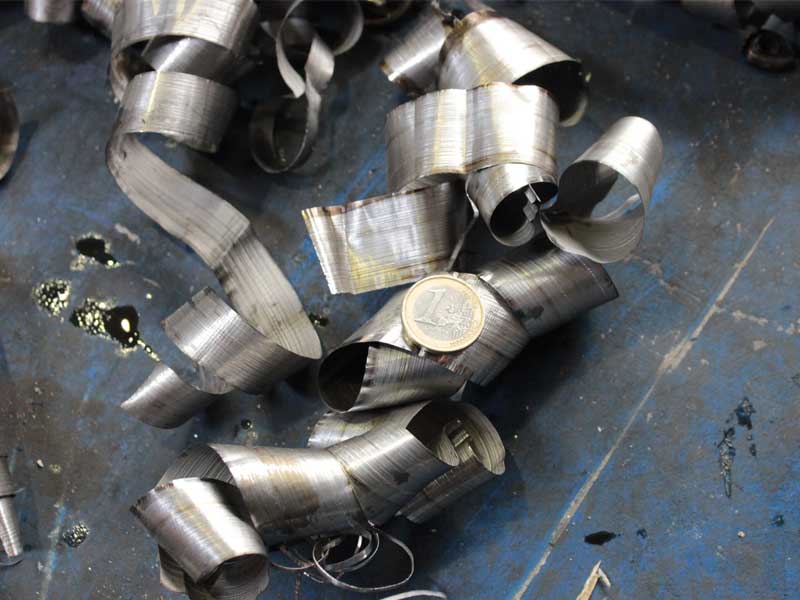

Späne Rohrtrenn- & Anfasmaschine

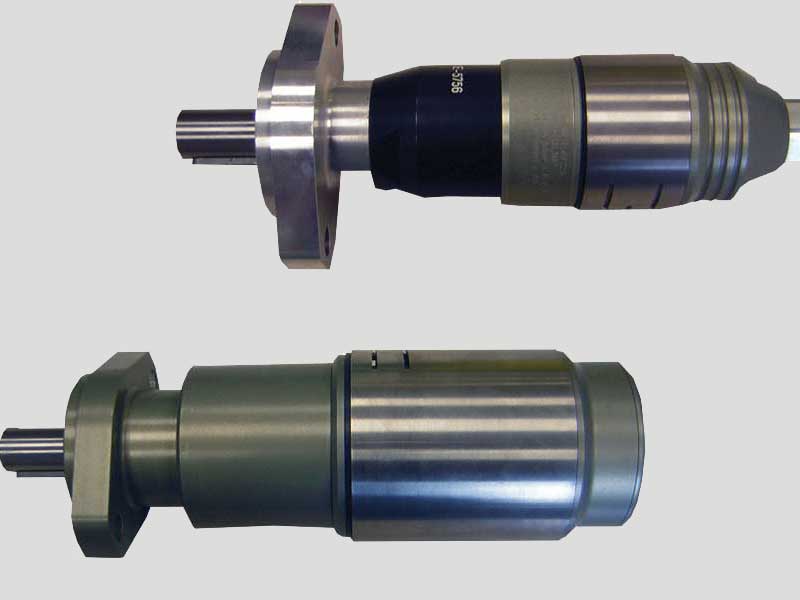

Antriebe für Rohrtrenn- und Anfasmaschine
Die Antriebe sind ein wesentlicher Bestandteil der Maschine. Alle Motoren sind westeuropäischer Standard. Ein Adapter ermöglicht den einfachen Austausch aller Motortypen und -größen. Weitere Vorteile:- Äußerst leistungsstarke Motoren
- Einfacher Austausch vor Ort durch modularen Aufbau
- Pneumatische, hydraulische und elektrische Version verfügbar
- Elektrischer Servo Drive Controller mit Anzeige von Drehmoment und Drehzahl
Antriebe für Rohrtrenn-& Anfasmaschinen

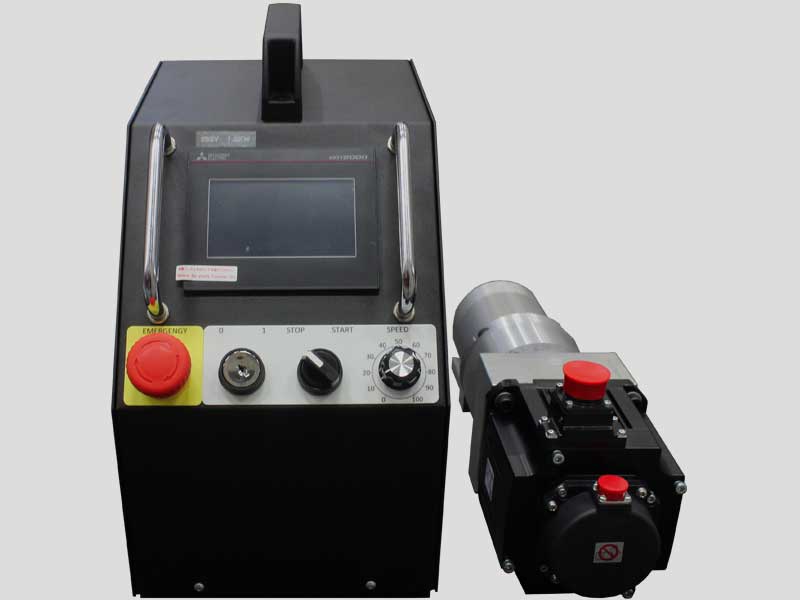

Servo Drive Motoroption für DLW
Sicherheitsmerkmale und Features
Das serienmäßige Schutzschild „Shark Fin“ schützt vor Quetschungen und unbeabsichtigten Eingriffen beim Betrieb des DLW. Mit dem optionalen Zubehör wie der Wartungseinheit oder der Fernbedienung lässt sich die Sicherheit weiter erhöhen.

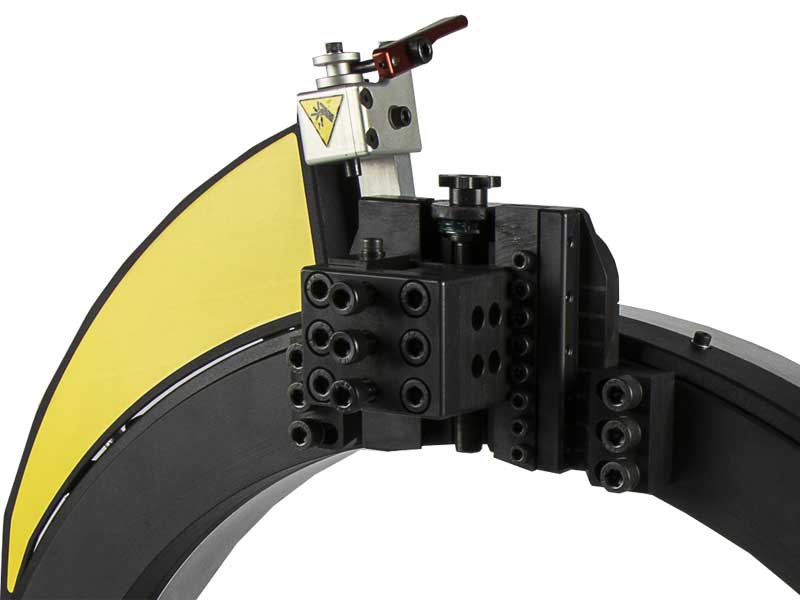

Shark Fin
Sicherheitswartungseinheit

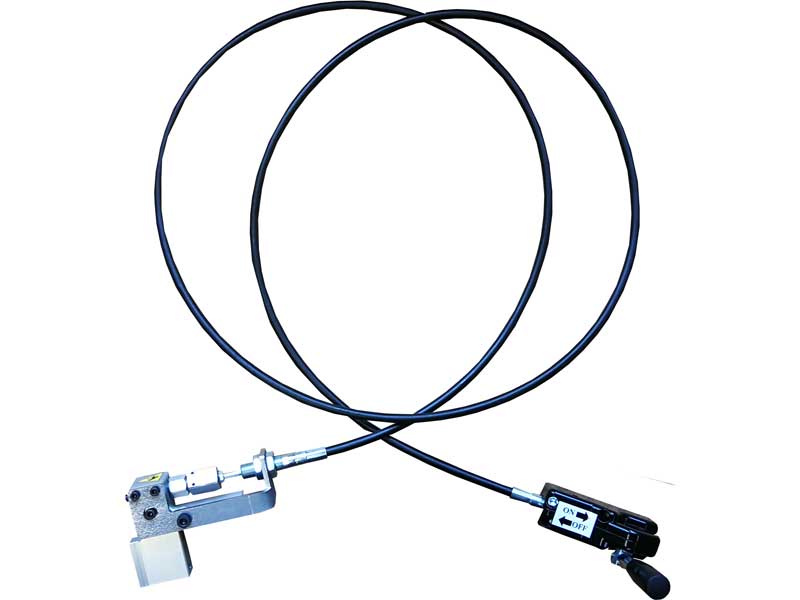

Fernsteuerung
Echtzeit-Support mit Datenbrille
Als Option kann die Maschine mit einer Datenbrille mit Mini-PC geliefert werden. Durch Scannen eines Barcodes kann der Hersteller oder Lieferant jederzeit kontaktiert werden, um Live-Support an der Maschine zu erhalten. Bedienungsanleitungen, Skizzen oder Fotos können im Blickfeld des Werkers implementiert werden, um Probleme bei der Installation oder Wartung zu lösen.
Echtzeit-Support mit Datenbrille

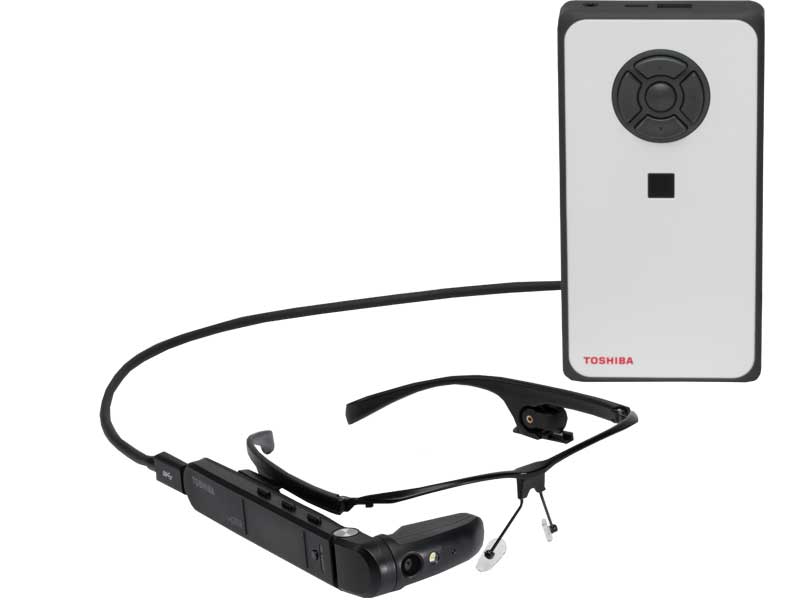

Datenbrille zur Erhöhung der Servicequalität
Das Kaltschneiden wird bei sehr niedrigen Temperaturen durchgeführt und bringt viele Vorteile: Das zerschnittene Material bleibt kalt, so dass der Schaden am Material auf ein Minimum reduziert wird. Außerdem gibt es keine Funken, keine Verfärbungen und keine Umweltbelastung.
Die transportable Rohrtrenn- und Anfasmaschine der Baureihe DLW dient auch der Trennung dickwandiger Rohre im Kesselbau und Apparatebau. Ausgelegt speziell für dickwandige Rohre können Rohrdurchmesser bis 1.412 mm AD bei Wandstärken bis 80 mm bearbeitet werden.
Besondere Merkmale der Rohrtrenn- und Anfasmaschine sind:
- Zweiteiliger Rahmen für dickwandige endlose Stahlrohre
- Extrem geringe Baugrössen der Rohrtrenn- und Anfasmaschine bei gleichzeitig niedrigem Gewicht
- Modulares Konzept zur Reduktion der Investition
- Schnelles und sicheres Einspannen durch Abkreisaggregat
- Rohre schneiden und gleichzeitige Rohrendenbearbeitung
- Innenbearbeitung der Rohre mit Einsatztiefe bis zu 200 mm möglich
Die transportable Rohrtrenn- und Anfasmaschine hat eine hohe Bearbeitungsrate, einen breiten Einsatzbereich und ist einfach zu installieren. Die automatische schnelle Bearbeitung des Rohres garantieren eine wirtschaftlichen Einsatz auf der Baustelle. Rohre schneiden ist damit wesentlich produktiver im Vergleich zu herkömmlichen Methoden.
Die transportablen Rohrtrenngeräte haben einen extrem geringen Platzbedarf bei gleichzeitig geringem Gewicht. Dieses schafft Raum in engen Arbeitsbereichen und erleichtert die Installation.
